GETECH – Hệ thống cắt bo mạch bán tự động – GSR1280E

Thông tin sản phẩm

Dòng máy cắt GSR Standalone được thiết kế với hiệu suất cao và chi phí hợp lý cung cấp giải pháp cắt/depanel PCB. Thiết bị cho phép cắt liên tục không dừng với phần mềm than thiện với người dùng cho phép người sử dụng làm chương trình chỉ trong vài phút. Những linh kiện chính được bảo vệ khỏi bám bụi và chất bẩn nhằm tăng hiệu quả hoạt động và tuổi thọ của thiết bị.

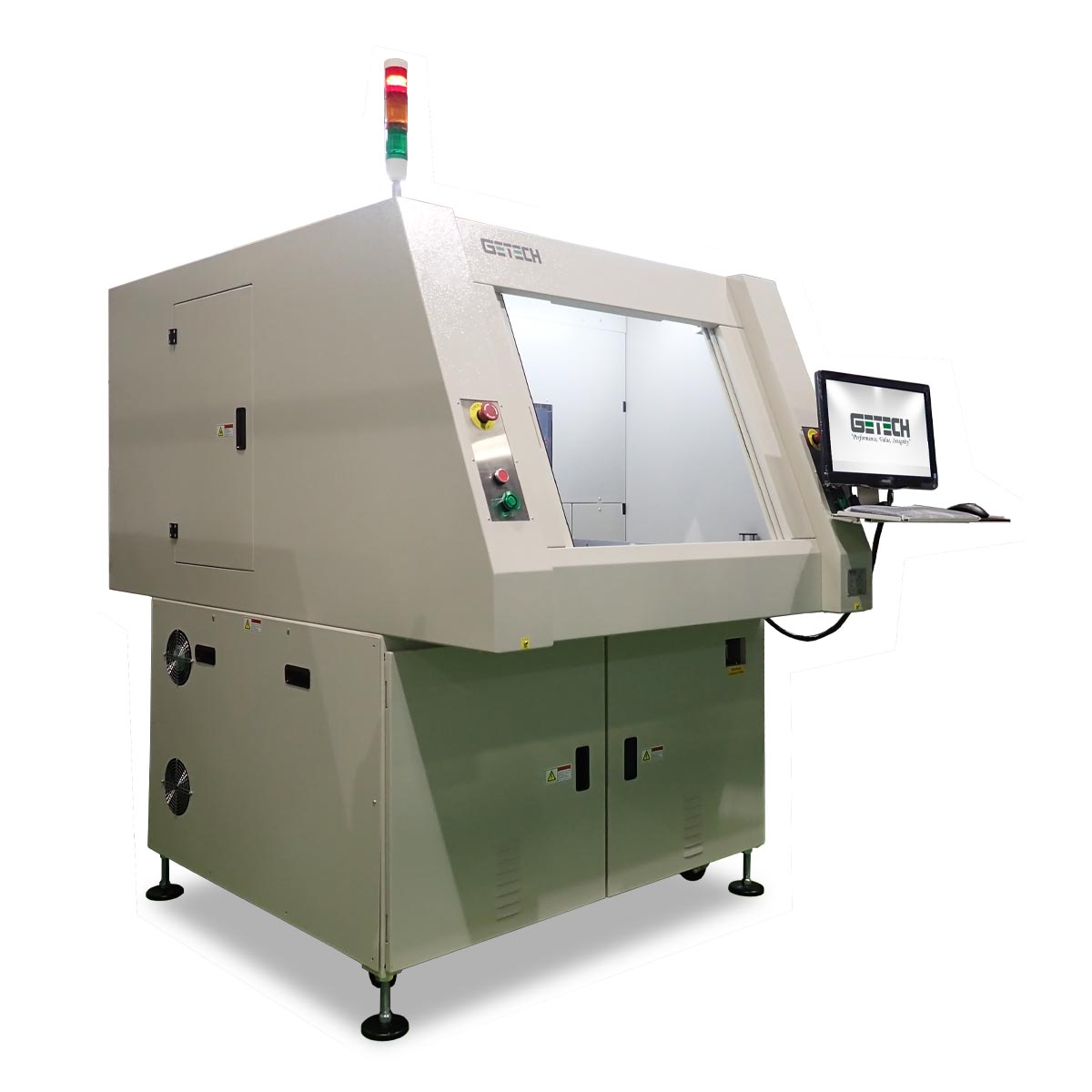

GETECH – Hệ thống cắt bo mạch bán tự động – GSR1280E

GSR1280E là hệ thống cắt bo mạch độc lập để bàn được thiết kế đặc biệt để cắt các bảng lớn có kích thước PCB là 610mm x 610mm thành các đơn vị riêng lẻ. Có khả năng đạt tốc độ lên tới 100mm/s và tốc độ định vị là 1000mm/s. Hệ thống trục servo vượt trội cung cấp khả năng tăng tốc/giảm tốc cao, giảm thời gian chu kỳ (tăng sản lượng sản xuất) đồng thời duy trì độ chính xác cắt cao.

Sử dụng camera CCD có độ phân giải cao và phần mềm dựa trên Windows thân thiện với người dùng GSR cho phép người dùng lập trình các đường dẫn định tuyến trong vài phút. Cũng không có giới hạn về số lượng chương trình được lưu trữ. GSR1280E sử dụng các bộ phận chất lượng cao và kết cấu thép hàn để đảm bảo độ cứng và hiệu suất cao. Tất cả các trục và thanh dẫn tuyến tính được sử dụng đều được bảo vệ khỏi bụi bẩn để tăng tuổi thọ và hiệu suất.

Tính năng chính

Cắt tốc độ cao
Camera độ phân giải cao
Tải/dỡ PCB thủ công
Bộ phận cố định PCB chắc chắn và có thể thay thế dễ dàng
Có sẵn các đồ gá đa năng/chuyên dụng và bộ nâng kẹp trên cùng
Tủ bảo vệ an toàn có vách ngăn bên trong
Độ chính xác và chất lượng cắt cao
Hệ thống chân không kép mạnh mẽ
Phần mềm thân thiện với người dùng
Chứng nhận CE (tùy chọn)

Thông số kỹ thuật

Technical specifications
Panel size	610 mm x 610 mm (24” x 24”)
Panel thickness	0.4mm – 8.0mm
Panel component height	Top max. 12 mm Bottom max. 25 mm (standard) / 50 mm (option)
Non-routing speed	1000mm/sec
Accuracy or repeatability	±0.1 mm straight lines, curves and interpolated profiles
Cutting speed	100 mm/sec max (depending on material, cutting quality & tool diameter)
Machine dimensions (W x D x H)	1300mm x 1745mm x 1700mm
Additional machine information	It is available in many configurations, offering twin and single table sizes, vacuum fixtures and dual head spindles

Getech Automation được thành lập vào năm 1992, chuyên phát triển và sản xuất các máy móc và hệ thống để đáp ứng các nhu cầu chính của các ngành công nghiệp PCBA và Semi-conductor. Getech đã và đang phát triển trở thành một nhà sản xuất máy móc và hệ thống tự động hóa lớn được sử dụng bởi ngành công nghiệp sản xuất công nghệ.
