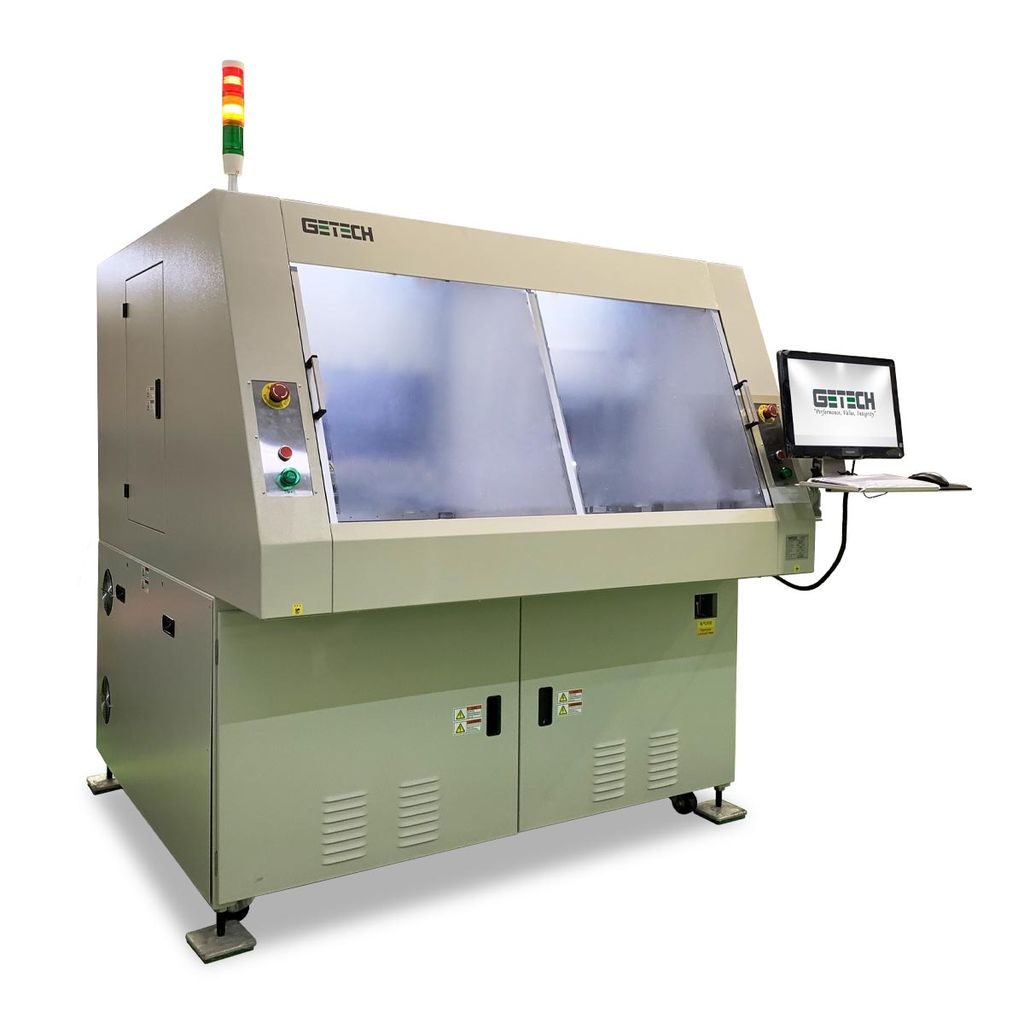

GETECH – Hệ thống cắt bo mạch bán tự động – GSR1280

Còn hàng

Dòng máy cắt GSR Standalone được thiết kế với hiệu suất cao và chi phí hợp lý cung cấp giải pháp cắt/depanel PCB. Thiết bị cho phép cắt liên tục không dừng với phần mềm than thiện với người dùng cho phép người sử dụng làm chương trình chỉ trong vài phút. Những linh kiện chính được bảo vệ khỏi bám bụi và chất bẩn nhằm tăng hiệu quả hoạt động và tuổi thọ của thiết bị.

GETECH – Hệ thống cắt bo mạch bán tự động – GSR1280

Hệ thống cắt bo mạch tự động Getech GSR1200
GSR1200 là thiết bị cắt bo mạch tự động  được thiết kế đặc biệt để cắt (depanel) các PCB có kích thước 350mm x 350mm thành các đơn vị riêng lẻ. Nó có khả năng đạt tốc độ lên tới 100mm/s và tốc độ định vị là 1000mm/s. Thiết bị có hai trạm làm việc cho phép cắt liên tục mà không bị dừng trong quá trình tải và dỡ PCB. Hệ thống trục servo vượt trội cung cấp khả năng tăng tốc/giảm tốc cao, giảm thời gian chu kỳ (tăng sản lượng sản xuất) đồng thời duy trì độ chính xác cắt cao.

Sử dụng camera CCD có độ phân giải cao và phần mềm dựa trên Windows thân thiện với người dùng GSR cho phép người dùng lập trình các đường cắt trong vài phút. Cũng không có giới hạn về số lượng chương trình được lưu trữ. GSR1200 sử dụng các bộ phận chất lượng cao và kết cấu thép hàn để đảm bảo độ cứng và hiệu suất cao. Tất cả các trục và thanh dẫn tuyến tính được sử dụng đều được bảo vệ khỏi bụi bẩn để tăng tuổi thọ và hiệu suất.

Các tính năng chính
• Hai trạm làm việc
• Cắt tốc độ cao
• Tải/dỡ tấm PCB thủ công
• Camera độ phân giải cao
• Cố định chắc chắn và thay thế dễ dàng
• Có sẵn các đồ gá đa năng/chuyên dụng và bộ nâng kẹp trên cùng
• Tủ bảo vệ an toàn có vách ngăn bên trong
• Độ chính xác và chất lượng cắt cao
• Hệ thống hút chân không kép mạnh mẽ
• Phần mềm thân thiện với người dùng
• Chứng nhận CE (tùy chọn)

Thông số kỹ thuật

Technical specifications



Panel size

500 mm x 500 mm (19.6” x 19.6”)

Panel thickness

0.4mm – 8.0mm

Panel component height

Top max. 12 mm
Bottom max. 25 mm (standard) / 50 mm (option)

Non-routing speed

1000mm/sec

Accuracy or repeatability

±0.1 mm straight lines, curves and interpolated profiles

Cutting speed

100 mm/sec max (depending on material, cutting quality & tool diameter)

Machine dimensions

1700mm x 1570mm x 1700mm

Additional machine information

It is available in many configurations, offering twin and single table sizes, vacuum fixtures and dual head spindles





Getech Automation được thành lập vào năm 1992, chuyên phát triển và sản xuất các máy móc và hệ thống để đáp ứng các nhu cầu chính của các ngành công nghiệp PCBA và Semi-conductor. Getech đã và đang phát triển trở thành một nhà sản xuất máy móc và hệ thống tự động hóa lớn được sử dụng bởi ngành công nghiệp sản xuất công nghệ.
