Nutek – Máy khắc laser truy xuất linh kiện - Dòng tiêu chuẩn - Series 5
Nutek - Máy khắc laser Series 5 được sử dụng để khắc chữ, mã vạch, mã 2D & đồ họa lên PCB.

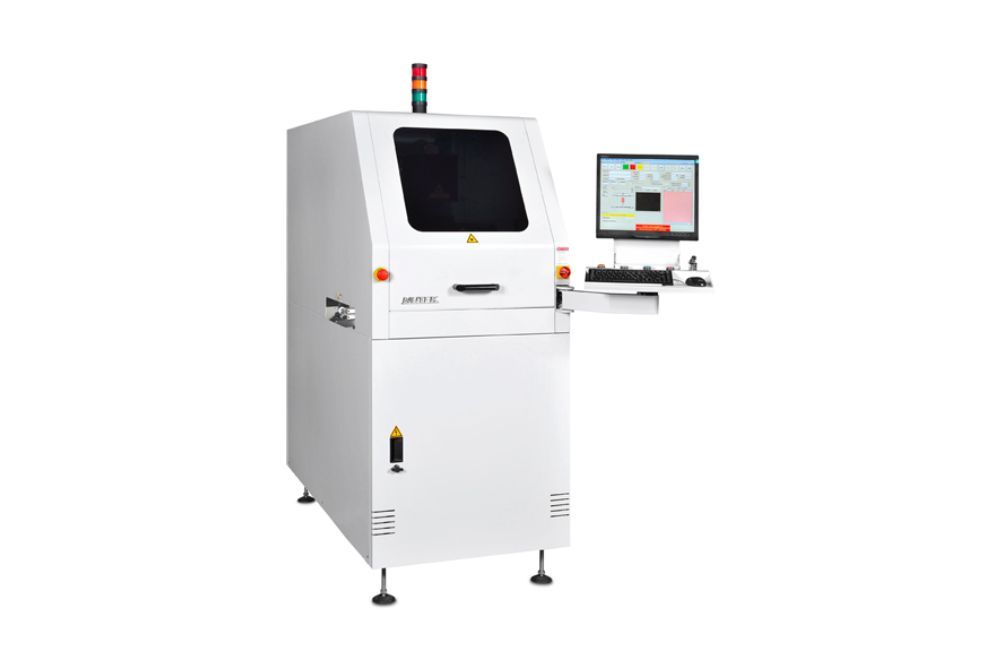

Máy khắc laser Series 5 (NTM5510-X) được thiết kế đặc biệt để khắc chính xác PCB trong dây chuyền sản xuất hoặc dưới dạng một hệ thống độc lập. Một đầu galvo 3 trục cho phép đánh dấu trên diện tích lớn (350 x 350 mm) mà không cần sử dụng hệ thống X-Y gantry, từ đó giúp giảm thời gian chu kỳ cho việc đánh dấu số lượng lớn. Phần mềm dựa trên Windows thân thiện với người dùng cho phép dễ dàng lập trình vị trí khắc và số lượng khắc. Có thể đánh dấu hai mặt với bộ đảo mặt PCB tích hợp tùy chọn.
Tính năng
- 10 Watt CO2 (Loại 4)
- Class 1 laser protected housing
- Hệ thống làm mát không khí
- Thiết bị hút khói
- Phần mềm thân thiện với người dùng
- Thời gian một chu kì được rút ngắn
- Hoạt động by-pass có thể lựa chọn
- Băng tải điều chỉnh độ rộng tự động
- Kẹp bên PCB
- Thời gian đổi sản phẩm ngắn
- Máy quét mã vạch hoặc máy ảnh để kiểm tra khả năng đọc
- PC công nghiệp & Màn hình LCD 21.5”
- Bộ đảo mặt tích hợp để đánh dấu hai mặt (Tùy chọn)
- Tương thích SMEMA
Thông số kỹ thuật
| | Laser Marking Cell Series 3 | Laser Marking Cell Series 5 |
|---|
| Khu vực khắc | 105 × 105 mm per position
460 × 460 mm total coverage | 350 x 350 mm total coverage |
|---|
| Kích thước Cell | ≥ 0.127 mm | ≥ 0.195 mm |
|---|
| Chiều dài sóng laser | 10.63 um | 10.63 um |
|---|
| Tốc độ băng tải | 24 m/min. | 24 m/min. |
|---|
| Thời gian chuyển PCB | 士 6 secs | ≤ 6 seconds |
|---|
| Chiều rộng PCB | 65 - 460 mm | 65 - 460 mm |
|---|
| Chiều dài PCB | 80 - 508 mm | 80 - 508 mm |
|---|
| Nguồn điện | 100, 230VAC 1 Ph | 100, 230VAC 1Ph |
|---|
| Điện năng tiêu thụ | 1660VA max. | 1600VA max. |
|---|
| Áp suất khí | 5 bar | 5 bar |
|---|
| Khí tiêu thụ | 20 Itr/min. max. | 20 It/min. max. |
|---|
Dòng cung cấp
| Model No. | Size | Kích thước máy (mm)
L x W x H | Điểm cố định đến phía trước
Kích thước (X) | Trọng lượng
(xấp xỉ) |
|---|
| NTM5610-X | XL | 850 x 1558 x 1752 mm | 236 mm | 640 kg |
|---|
| NTM5510-X | XL | 850 × 1645 × 1380 | 330 mm | 700kg |
|---|
Nutek - Laser Marking Cell Series 5
Nutek Private Limited (Nutek) là hãng chuyên thiết kế và sản xuất hệ thống sản xuất tự động theo yêu cầu của khách hàng. Nutek được đánh giá cao về chất lượng sản phẩm hàng đầu thế giới, được sản xuất với tính linh hoạt và nhanh nhẹn để đáp ứng nhu cầu của khách hàng trên toàn thế giới. Nhóm sản phẩm chính bao gồm Thiết bị Xử lý PCB cho ngành công nghiệp PCBA, Hệ thống Xử lý Vật liệu cho ngành công nghiệp bán dẫn, Gia Công Thuê (OEM) cho các nhà sản xuất Thiết bị Vốn và Thiết kế (ODM) cho các thương hiệu khác. Nutek luôn tự hào về sự chuyên nghiệp và tính chất lượng cao trong từng sản phẩm.
