AMADA - Bộ nguồn xả điện từ tụ điện (Capacitor Discharge) - dòng CD

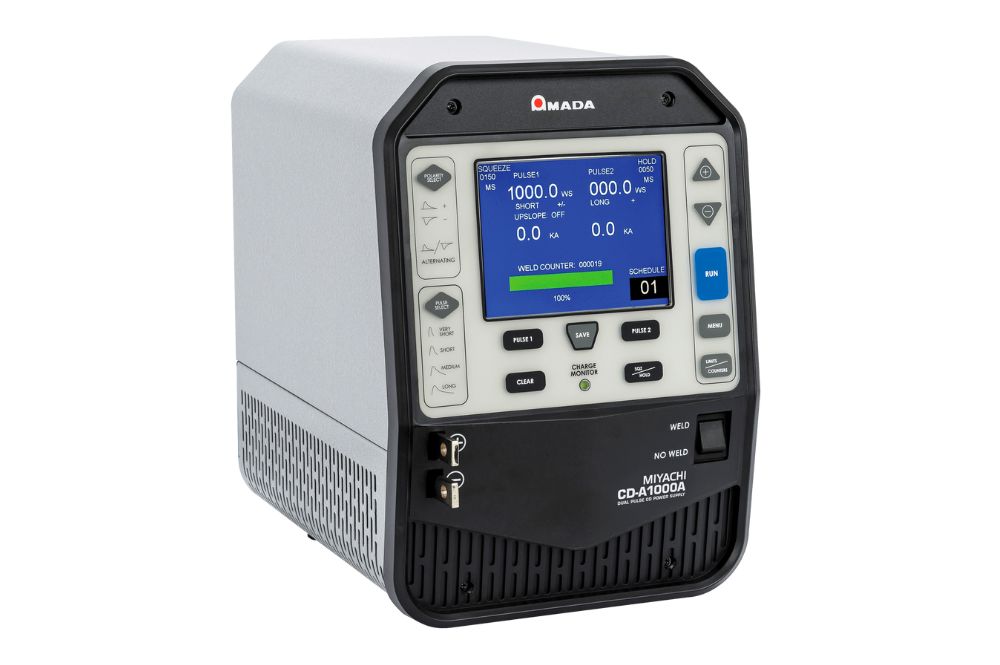

Thiết bị hàn CD-A1000A cung cấp đầu ra ổn định để đảm bảo kết quả hàn lặp lại, với thời gian tăng siêu nhanh để hàn vật liệu dẫn điện. Được sản xuất tại Mỹ, có tính năng đầu ra xung kép có thể điều khiển hoàn toàn, cung cấp 4 độ dài xung rời, thời gian nén và giữ có thể lập trình và khoảng cách xung có thể điều chỉnh. Ngoài ra, thiết bị còn có khả năng thiết lập giới hạn để ngăn ngừa hàn kém chất lượng và một báo hiệu đỉnh dòng điện hàn được tích hợp để thể hiện dòng điện đỉnh của lần hàn trước đó.
Tính năng chính:
Chức năng xung kép giúp khắc phục các bề mặt không đồng nhất
Màn hình giám sát tích hợp ,đo dòng điện tối đa cho cả hai xung để giám sát quy trình
Màn hình giám sát quy trình có biểu đồ thanh được mã màu trên màn hình RUN cung cấp lịch sử hàn tức thì cho phần trăm In Limit / Out of Limit để đánh giá hiệu suất quy trình
Giới hạn trên và dưới có thể được thiết lập cho cả hai xung, với tùy chọn ngăn chặn Xung 2 nếu Xung 1 không đạt được giới hạn. Ngăn ngừa việc phồng và nổ hàn
Chức năng upslope cho phép tăng dần năng lượng hàn để giảm thiểu sự bắn tia hàn
Chuyển đổi cực tự động giữa các xung cung cấp sự phân bố nhiệt đều giữa các điện cực và tăng tuổi thọ của điện cực
Lên đến bốn độ rộng xung được chọn bằng phần mềm, tăng phạm vi ứng dụng hàn và cải thiện quy trình tối ưu hóa.
Màn hình màu độ phân giải cao 6,5 inch - màn hình màu độ phân giải cao 6,5 inch rõ ràng hiển thị tất cả thông tin hàn trên màn hình RUN
Công nghệ điện tử hiệu quả cung cấp tần số lặp lại cao.
Thông số kỹ thuật
| A125A | A300A | A1000A |
Công nghệ | Capacitive discharge | Capacitive discharge | Capacitive discharge |
Dải đầu ra | Ws: 1 - 125 | Ws: 3 - 300 | Ws: 10 - 999 |
Thời gian hàn (ms) | 2.1 - 4.7 | 2.4 - 12.2 | 4.3 - 15.4 |
Chế độ điều khiển đầu ra | Ws | Ws | Ws |
Open/ Closed Loop | Open | Open | Open |
Bộ giám sát tích hợp sẵn | Yes | Yes | Yes |
Tự động hóa | Yes | Yes | Yes |
Nguồn điện | 90 -138 VAC | 90 -138 VAC | 90 -138 VAC |
180 - 264 VAC | 180 - 264 VAC | 180 - 264 VAC | 180 - 264 VAC |
Pha Đơn/ 3 Pha | Single | Single | Single |
Kích thước (Dài x Rộng x Cao) | 15.25 in x 10.26 in x 14.76 in (388 mm x 261 mm x 375 mm) | 15.25 in x 10.26 in x 14.76 in (388 mm x 261 mm x 375 mm) | 15.25 in x 10.26 in x 14.76 in (388 mm x 261 mm x 375 mm) |
Trọng lượng | 44 lb (20 kg) | 69 lb (31 kg) | 69 lb (31 kg) |
Thay thế cho model 100ADP and 125DP*

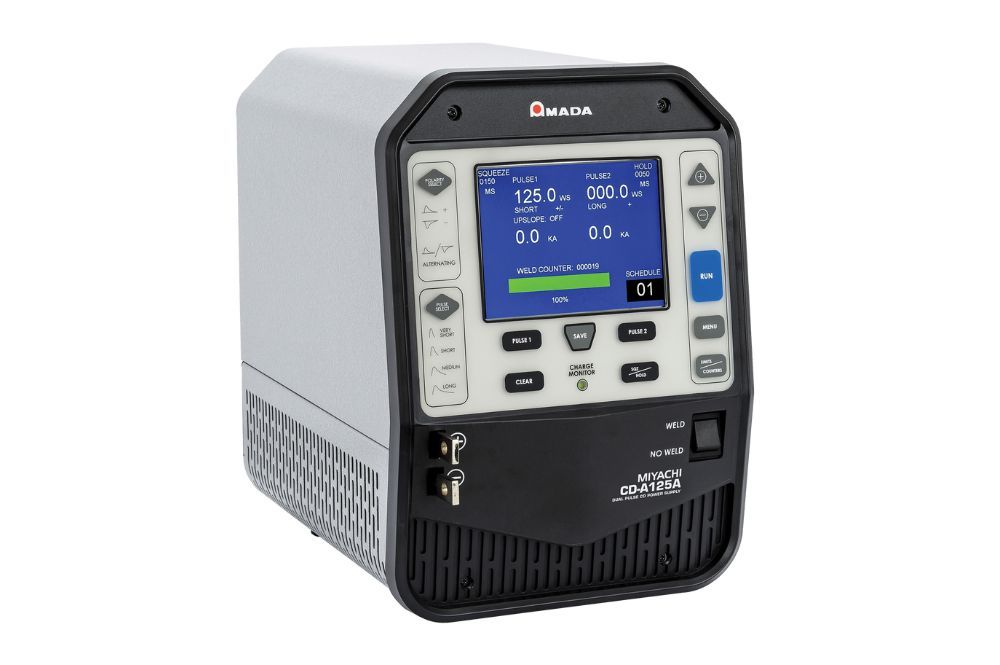

Thiết bị CD-A125A có tính năng kiểm soát đầu ra xung kép, giám sát xung bên trong, có thể chuyển đổi cực tùy chọn và có khả năng tự động hoá. Thiết bị cung cấp đầu ra hàn ổn định để đảm bảo kết quả hàn lặp lại, với thời gian tăng siêu nhanh để hàn vật liệu dẫn điện. Ngoài ra, máy hàn có khả năng thiết lập giới hạn để ngăn ngừa hàn kém chất lượng và có khả năng chuyển đổi cực - cài đặt riêng cho cực dương, cực âm hoặc lần lượt cực dương và cực âm - giúp cân bằng khuôn hàn và vượt qua hiệu ứng Peltier, đồng thời kéo dài tuổi thọ điện cực. CD-A125A có khả năng tự động hoá và có thể dễ dàng tích hợp vào dây chuyền sản xuất. Thiết bị có thể được lập trình để giao tiếp với máy tính chủ hoặc hệ thống điều khiển tự động.
Người vận hành có thể thiết lập và lưu trữ đến 63 lịch trình để nhanh chóng thay đổi thông số hàn.
CD-A125A thích hợp cho các ứng dụng hàn pin, hàn kết nối, hàn lưới và hàn dây mỏng vào bề mặt.
* CD-A125A thay thế 100ADP và 125ADP trong phần lớn các ứng dụng, vui lòng tham khảo AMADA WELD TECH để biết tính tương thích trước khi đặt hàng.
Thay thế cho model 300ADP and 250DP*

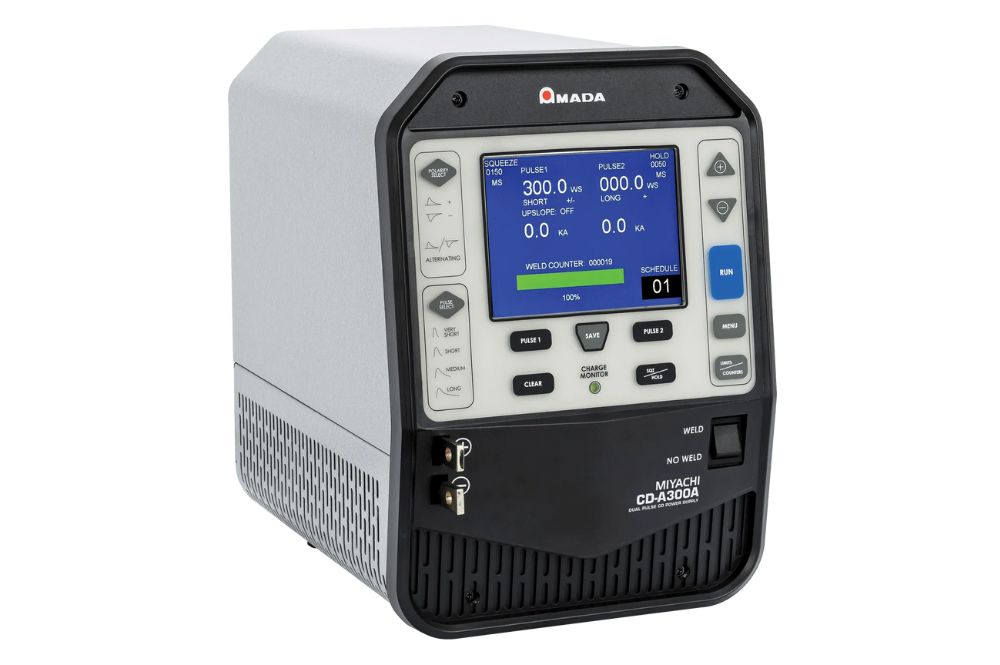

Được thiết kế để thay thế cho các thiết bị 300ADP và 250DP*, Máy hàn CD-A300A Advanced Capacitive Discharge Welder có tính năng điều khiển đầu ra xung kép, giám sát xung nội bộ, có thể chuyển đổi cực tùy chọn và có khả năng tự động hoá.
Máy cung cấp đầu ra hàn ổn định để đạt được kết quả tiến trình lặp lại, với thời gian rise nhanh siêu tốc cho quá trình hàn vật liệu dẫn điện. Được sản xuất tại Hoa Kỳ, CD-A300A cung cấp đầu ra xung kép hoàn toàn có thể điều khiển, cho phép định hình xung với 4 độ dài xung rời rạc, thời gian nén và giữ được lập trình và phân cách xung có thể điều chỉnh. Ngoài ra, thiết bị cung cấp khả năng thiết lập giới hạn theo lịch trình cài đặt để ngăn ngừa hàn kém chất lượng và có chỉ báo dòng điện đỉnh tích hợp cho biết dòng điện đỉnh của lần hàn cuối cùng. Khả năng thay đổi cực - cài đặt riêng cho cực dương, cực âm hoặc cực xen kẽ - cho phép cân bằng "mối hàn" và vượt qua hiệu ứng Peltier, cũng như kéo dài tuổi thọ điện cực.
CD-A300A đã sẵn sàng cho tự động hoá và có thể dễ dàng tích hợp vào các dây chuyền sản xuất. Thiết bị có thể được lập trình để giao tiếp với máy tính chủ hoặc hệ thống điều khiển tự động hoá. Người vận hành có thể thiết lập và lưu trữ tối đa 63 lịch trình để nhanh chóng thay đổi giữa các tham số hàn. Chức năng liên kết lịch trình cho phép người dùng tự động chuyển đổi giữa hai lịch trình khác nhau. Các bộ điều khiển cho phép bắn liên tiếp giữa các xung để nhanh chóng hàn các vị trí kề nhau.
CD-A300A lý tưởng cho hàn chân pin, kết nối interconnect, honeycomb tacking và ứng dụng dây mỏng vào pad.
AMADA WELD TECH, thành viên thuôc tập đoàn Amada là công ty dẫn đầu thị trường trong việc phát triển, xây dựng và bảo trì các hệ thống, máy móc và linh kiện cho Hàn Laser, Khắc Laser, Cắt & Gia công bằng Laser, Hàn điện trở, Hotbar bonding, Hàn micro arc và hàn kín seam sealing.
Amada Weldtech thiết kế và sản xuất các dòng sản phẩm hàng đầu trong các ngành cho thị trường toàn cầu. Các họ sản phẩm này bao gồm OP-AWS3-A, EZ-Air, Jupiter, Markermotion, NH Series, UF Series và Weld Checker. Các thương hiệu kế thừa MIYACHI UNITEK, MIYACHI PECO, MIYACHI EAPRO và MACGREGOR sẽ được hợp nhất thành một thương hiệu: “MIYACHI”.
